Описание
Спецификация
|
Модель |

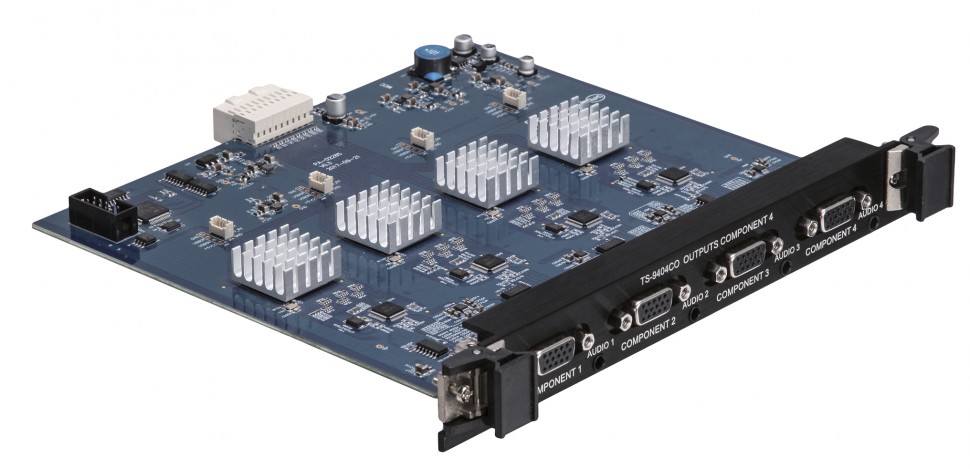

TS-9404CO |
|
Интерфейсы |
4 интерфейсных входа DB15 |
|
Композитный видеосигнал CV |
|
|
Усиление |
0 дБ |
Полоса пропускания |
150 МГц при -3 дБ |
|
Дифференциальная погрешность фазы |
0,1°, 3,58-4,43 МГц |
|
Погрешность дифференциального усиления |
0,1%, 3,58-4,43 МГц |
|
Уровень сигнала |
1Vpp: Композитный видеосигнал (CVBS) |
|
Минимальный / максимальный уровень |
Аналоговый сигнал: -2 В / + 2 В |
|
Входное сопротивление |
75 Ом |
|
Обратные потери |
<-30 дБ при 5 МГц |
|
Компонентный видеосигнал YPbPr |
|
|
Усиление |
0 дБ |
|
Полоса пропускания |
350 МГц @ -3 дБ |
|
Дифференциальная погрешность фазы |
0,1°, 3,58-4,43 МГц
|
|
Погрешность дифференциального усиления |
0,1% , 3,58-4,43 МГц |
|
Уровень сигнала |
1Vpp: (Y в компонентном видео) 0,3 Вpp: (Pb Pr / CbCr в компонентном видеосигнале) |
|
Минимальный / максимальный уровень |
Аналоговый сигнал: -2 В / + 2 В |
|
Входное сопротивление |
75 Ом |
|
Обратные потери |
<-30 дБ при 5 МГц |
|
VGA видео |
|
|
Усиление |
0 дБ |
|
Полоса пропускания |
380 МГц |
|
Уровень сигнала |
от 0,63 В до 0,9 В |
|
Минимальный / максимальный уровень |
RGB-сигнал: 0 В / 1,0 В HV：0В/5,0В |
|
Входное сопротивление |
75 Ом |
|
Потеря эхосигнала |
<-30 дБ при 5 МГц |
|
Сигнал синхронизации VGA |
|
|
Входной / выходной сигнал |
RGBHV, RGBS, RGsB, RsGsBs |
|
Максимальная задержка передачи |
Горизонталь: 90нс Вертикаль: 160нс |
|
Остальное |
|
|
Максимальная потребляемая мощность |
15 Вт |
|
Вес |
Около 0,5 кг |
|
Максимальное расстояние между входом и выходом |
15 метров |
Производитель
ITC
Модель
TS-9404CO
