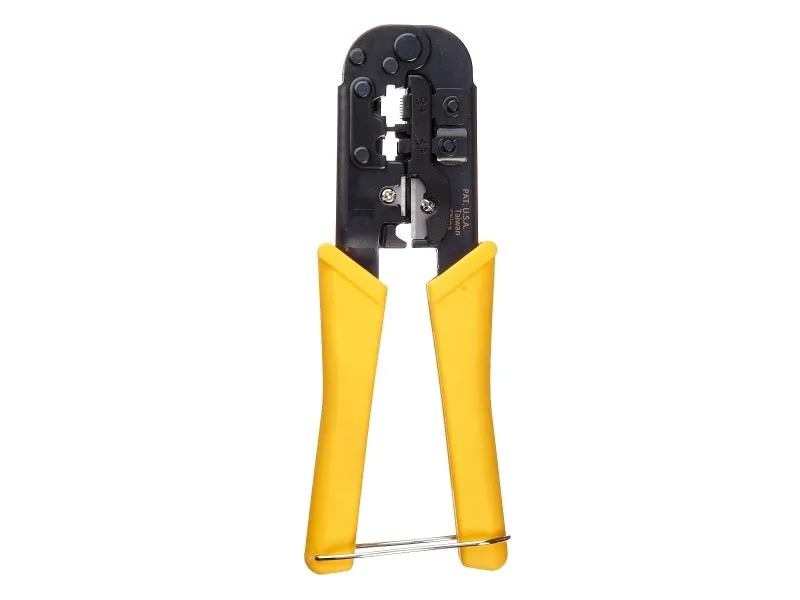

HT-N5684 Профессиональный инструмент для обжима (кримпер) 8p8c(RJ-45), 6p6c(RJ-12), 6p4c(RJ-11), 4p4c, 4р2с , Hanlong для Netko

Универсальный инструмент предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже) Для начала работы сдвиньте стопор для освобождения рукояток 1) Обрезание кабеля: Возьмите инструмент так, чтобы одинарное лезвие было обращено к вам. Вставьте кабель и обрежьте его на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали. 2) Снятие внешней изоляции (для плоского кабеля) 2а) Для снятия изоляции с плоского кабеля (2-х, 4-х, 6-ти жильный) вставьте кабель со стороны двойных ножей так, чтобы он уперся в ограничитель. 2б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше. 3) ) Держа кабель перпендикулярно ножам, сожмите рукоятки, вытяните кабель из инструмента. 4) Снятие изоляции (для круглого кабеля) Вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси. 5) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении. 6) Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте. Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора. 7) Гнездо для обжатия штекеров 4р находится с противоположной стороны Для крепления следующих типов штекеров: 8P8C(RJ-45), 6P6C(RJ-12), 6P4C(RJ-11), 4P4C и 4P4C Типы сменных лезвий: HT-RB0809S
